差壓油密封楔式閘閥原理

差壓油密封楔式閘閥是在現有楔式彈性閘閥結構的基礎上發(fā)展出來的，即在現有楔式閘閥閥體的中腔丙閥座位置處，各裝有一個自動壓油密封潤滑機構，這個機構盛有密封脂的油缸，可沿油缸內表面移動的活塞和閥座組成，當閥關閉時，閥體中腔內充滿介質壓力，在閥后，即閥的下游端，由于介持被切斷，與中腔形成一個壓力差值，在這壓力差作用下，推動活塞向下運動，從而壓縮油缸內的密封脂，通過閥座通道進入閥座密封面上形在密封油膜，從而實現密封。在閥體外部的前后部位，各裝有一個密封脂補償壓入機構，當閥匯漏需補償密封脂時，只需旋轉壓蓋，密封脂便可通過閥體的油孔，進入閥座密封面上又實現了密封。 適合介質：油品、天然氣等，廣泛適用于石油化工，火力發(fā)電廠等油品、水蒸汽管路人作接通或截斷管路中介質的啟閉裝置。

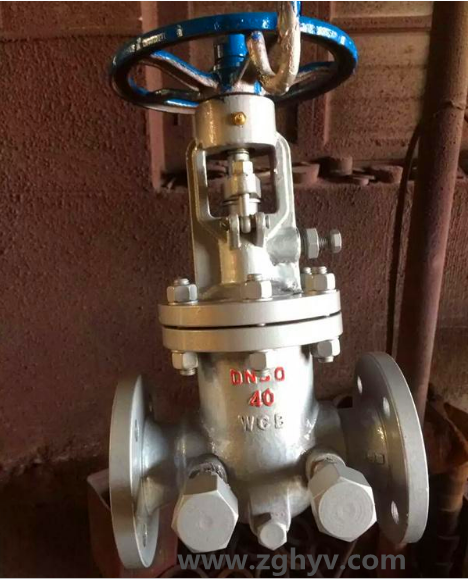

CYZ40H差壓楔式油密封閘閥產品特點

1、結構緊湊、設計合理、閥門剛性好、通道流暢，流阻系數小。

2、密封面采用不銹鋼和硬質合金，使用壽命長。

3、采用柔性石墨填料、密封可靠，操作輕便靈活。

4、具有手動、電動、氣動、齒輪傳動等多種驅動方式。

CYZ40H差壓楔式油密封閘閥適用范圍

CYZ40H差壓楔式油密封閘閥適用于油品、天然氣等介質，被廣泛應用于石油化工，火力發(fā)電廠等油品、天然氣管路上作接通或截斷管路中介質的啟閉裝置。

CYZ40H差壓楔式油密封閘閥裝運輸：閥門兩側應設輕質堵板固封。中、小口徑閥門應以草繩捆扎，并以集裝箱方式運輸為宜。大口徑閥門亦有簡易木條框架固體包裝，以免運輸過程中碰損。

產品標準

通用閥門  法蘭和對焊連接鋼制閘閥GB12234

法蘭連接金屬閥門的結構長度GB12221

整體鑄鋼管法蘭JB/T79.1~97.4

天然氣地面設施抗硫化物應力開裂金屬材料要求SY/T0599

鋼制閥門一般要求GB/T12224

通用閥門 供貨要求GB/T12252

閥門的檢驗與試驗JB/T9092

通用閥門  標志GB/T12220

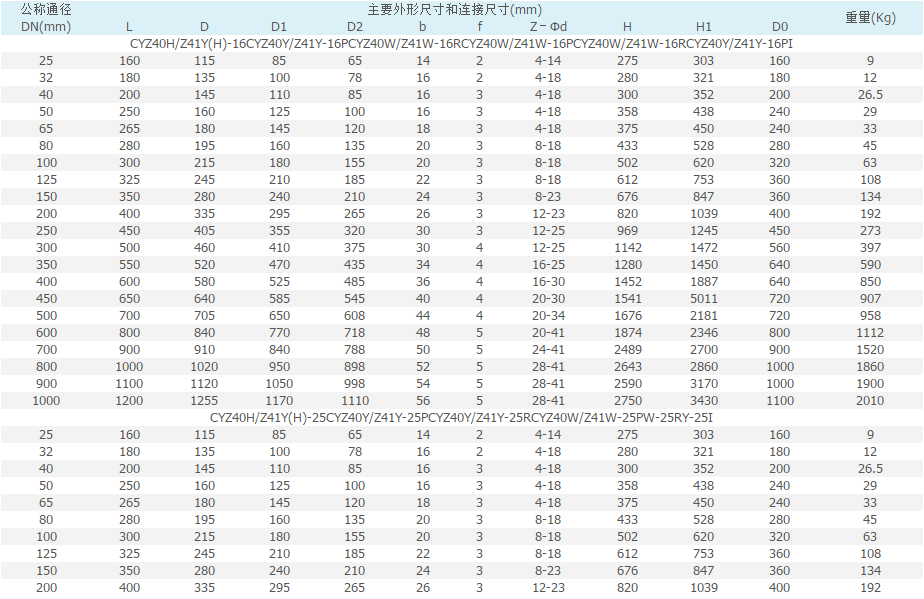

差壓楔式油密封閘閥外形及連接尺寸Main external and connecting dimensions

CYZ40H差壓油密封閘閥主要零件材料

零件名稱

閥體、閥蓋

閘板

閥座

閥桿

閥桿螺母

密封面

材料

基本型

WCB

WCB+13Cr/STL

合金鋼+13Cr

合金鋼

鋁青銅

聚四氟乙稀PTFE

抗硫型

WCB抗硫處理

WCB+STL

合金鋼+STL

318鋼

增強聚四氟乙稀PTFE

訂貨須知：

    一、①CYZ40H差壓楔式油密封閘閥產品名稱與型號②CYZ40H差壓楔式油密封閘閥口徑③CYZ40H差壓楔式油密封閘閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們華揚銷售部訂購。

    三、當使用的場合非常重要或環(huán)境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門 為您審核把關。
