????詳細資料：

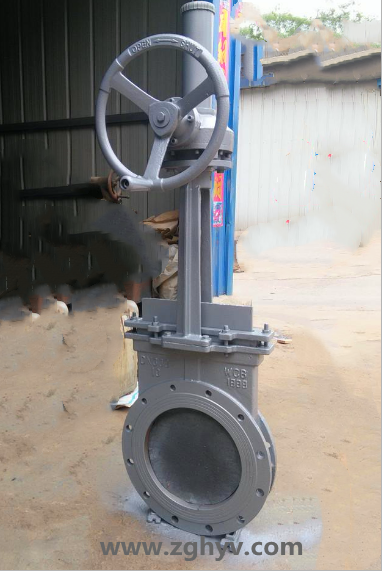

PZ573H傘齒輪刀型閘閥傘齒輪式刀型閘閥  傘齒輪刀型漿閘閥  傘齒輪刀型閘閥主要性能規范

公稱壓力    PN

殼體試驗    15XPN

密封試驗    11XPN

工作溫度    橡膠≤  80℃四氟密封≤180℃硬密封≤425℃

運用介質    紙漿、污水、煤氣等

PZ573F/X/H-0.6/1.0/1.6傘齒輪式刀形閘閥

【傘齒輪執行標準】：

設計制造 Design and manufacture: JB/T8691-1998
結構長度 structural length: GB/T15188.2-94
法蘭連接 Flange connection: GB/T9113.1-2000 JB/T79-94
試驗與驗收 testing and acceptance: GB/T13927-92

PZ573H傘齒輪刀型閘閥基本信息

PZ573H傘齒輪刀型閘閥、傘齒輪對夾式刀型閘閥、PZ573H傘齒輪對夾式刀型閘閥價格。PZ573H傘齒輪對夾式刀型閘閥品質有保障，歡迎您來電咨詢。

PZ573H傘齒輪刀型閘閥概述：

1.公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb　

2.公稱通徑：DN50～500mm　NPS　2"～20"

3.適用溫度：-38～＋200℃（具體溫度范圍視密封副材質和介質性質而定）　 4.連接法蘭：ANSI　B16.5、GB／T9113、JB／T79、HG、SH、JIS、DIN、NF、BS　

5.主體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M　

6.密封型式：硬密封、軟密封　

7.泄漏量：硬密封：D級（液體0.1×DN　mm3／s）軟密封：A級　（零泄漏）　

8.配套附件：安裝法蘭

PZ573H傘齒輪刀型閘閥特點：

1、采用全圓形的通道設計，刀板底端加工成刀刃，光潔度高，保證了良好的密封性。

2、在刀板上端安裝有聚四氟乙烯、刮泥器，可防止粉塵砂礫等擦傷性物質進入填料盒。

3、聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端，可防止顆粒物料直接沖刷在密封上，從而可改善的工作條件，延長壽命。

4、根據需要，可在閥體四周設置多個沖洗口，直接用空氣、蒸汽或水進行沖洗，防止沉淀物逐漸堆積，對于輸入困難的流體特別適用。

PZ573H傘齒輪刀型閘閥為傘齒輪驅動，操作輕松靈活，常用于較大口徑或較高壓力場合人工手動操作。

主要外形及連接尺寸

MPaDNLD1D2Hn-MMPaDNLD1D2Hn-M

0.6 MPa5048901103354-M121.0 MPa50481001253354-M16

65481101303634-M1265481201453634-M16

80511251503954-M1680511351603954-M16

100511451704654-M16100511551804658-M16

125571752005308-M16125571852105308-M16

150572002256308-M16150572102406308-M20

200702552807508-M16200702652957508-M20

2507031033590012-M162507032035090012-M20

30076362395112012-M2030076368400112012-M20

35076412445126012-M2035076428460126016-M20

40089462495145016-M2040089482515145016-M22

45089518550160016-M2045089532565160020-M22

500114568600180016-M20500114585620180020-M22

600114670705230020-M22600114685725230020-M27

700127775810250024-M22700127800840250024-M27

800127880920280024-M27800127898950280024-M30

9001549801020310027-M2790015410051050310028-M30

100016510801120340028-M27100016511151160340028-M30

120019012951340360032-M30120018013251380360032-M36

【閥門用途及特點】：

【PZ573H傘齒輪刀型閘閥閥】廣泛用于化工、煤碳、制糖、污水、造紙、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛刻的環境條件下等領域，是一種理想的密封閥門。刀型閘閥特別適合于造紙行業在管道上作調節和節流使用。【PZ573H傘齒輪刀型閘閥】根據需要，可在閥體四周設置多個沖洗口，直接用空氣、蒸汽或水進行沖洗，防止沉淀物逐漸堆積，對于輸入困難的流體特別適用。

1、采用對夾式結構，體積小，重量輕，流阻小，安裝維修方便 。

2、完全敞開的通道，可以防止介質在閥內沉積。

3、新研制的U型封圈，可以保證閥門的良好密封性。

4、閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。

PZ573H傘齒輪刀型閘閥特點

1、采用全圓形的通道設計，刀板底端加工成刀刃，光潔度高，保證了良好的密封性。
2、在刀板上端安裝有聚四氟乙烯、刮泥器，可防止粉塵砂礫等擦傷性物質進入填料盒。
3、聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端，可防止顆粒物料直接沖刷在密封上，從而可改善的工作條件，延長壽命。
4、根據需要，可在傘齒輪刀型閘閥閥體四周設置多個沖洗口，直接用空氣、蒸汽或水進行沖洗，防止沉淀物逐漸堆積，對于輸入困難的流體特別適用。

PZ573H傘齒輪刀型閘閥安裝注意事項

1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；

2.各連接部位螺栓，要求均勻擰緊；

3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；

4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；

5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；

6.驅動裝置的接線須按線路圖進行；

7.刀型閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。

訂貨須知：

    一、①PZ573H傘齒輪刀型閘閥產品名稱與型號②PZ573H傘齒輪刀型閘閥口徑③PZ573H傘齒輪刀型閘閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A揚銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。????
